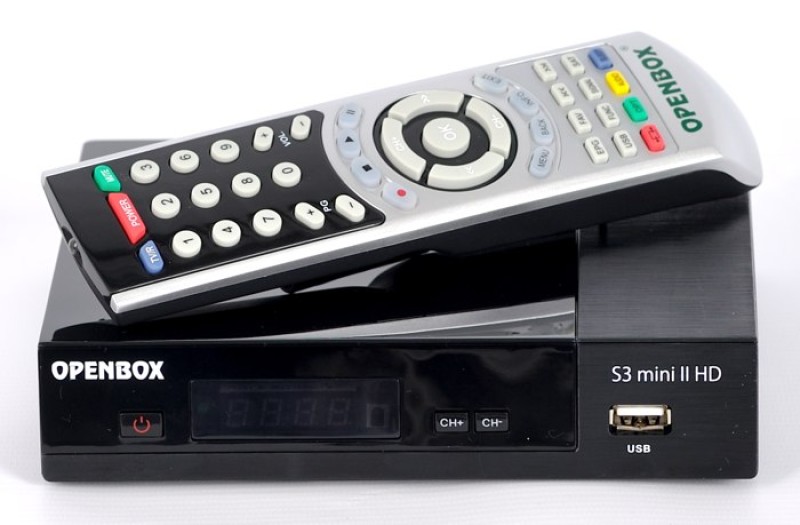

Openbox S3 Mini pe chipsetul Sunplus SP3601 se transformă într-o „cărămidă” după o actualizare eșuată sau o întrerupere a alimentării în timpul scrierii. Meniul standard este indisponibil. Restaurarea prin USB nu funcționează. Singura cale viabilă — este actualizarea prin UART/RS-232 direct de pe placă, și tocmai această secvență de acțiuni o vom analiza mai jos, fără digresiuni inutile.
Ce înseamnă starea de „cărămidă” și de ce USB-ul nu ajută aici?
O „cărămidă” — este o stare în care bootloaderul este deteriorat sau firmware-ul a fost scris doar parțial. Tunerul nu intră în meniu: indicatorul fie nu se aprinde deloc, fie rămâne blocat pe un cod de eroare static. Modul de restaurare USB pe S3 Mini este inițiat chiar de bootloader, așa că dacă acesta este stricat — USB-ul este inutil de la bun început. RS-232 (UART) se conectează la procesor ocolind bootloaderul și permite scrierea imaginii de la zero.
Ce cablu RS-232 este necesar și unde găsești contactele pe placă?
Este necesar un adaptor USB-to-UART pe cipul CP2102, CH340 sau PL2303. Nivelurile semnalelor pe placa S3 Mini — sunt 3,3 V, de aceea o conexiune directă RS-232 (±12 V) va arde pinul UART al procesorului. Folosește exclusiv adaptoare TTL.
Contactele UART se află pe placă lângă procesorul SP3601 sub forma unui conector nelipit 1×4 sau a trei pad-uri 1×3. Dispunerea pinilor (de la stânga la dreapta la orientarea standard a plăcii):
| Pin | Destinație | Conectare la adaptor |
|---|---|---|
| 1 | GND | GND al adaptorului |
| 2 | TX (placă) | RX al adaptorului |
| 3 | RX (placă) | TX al adaptorului |
| 4 | VCC 3,3 V | nu conecta |
Înainte de lipire verifică cu multimetrul: între GND și pinul VCC trebuie să fie exact 3,3 V cu tunerul pornit. Dacă valoarea este diferită — caută problema în sursa de alimentare, nu în UART.
Cum pregătești computerul și configurezi portul COM?
Instalează driverul adaptorului: CP2102 necesită pachetul Silicon Labs, CH340 — WCH. După conectare verifică numărul portului COM în Device Manager. Parametrii terminalului sau ai utilitarului de actualizare:
- Viteză: 115200 baud
- Biți de date: 8
- Paritate: None
- Biți de stop: 1
- Control flux: None
Pe Windows 10/11 am verificat conexiunea prin Tera Term și PuTTY — ambele afișează ieșirea liniilor bootloaderului imediat după alimentare. Pentru actualizarea propriu-zisă folosește utilitarul original livrat împreună cu imaginea de la Openbox. Pe Linux este suficient minicom sau screen /dev/ttyUSB0 115200.
Procesul de actualizare prin RS-232 pas cu pas
- Demontează carcasa S3 Mini (4 șuruburi dedesubt + 2 sub etichetă).
- Lipește sau apasă cu penseta firele pe pad-urile UART.
- Conectează adaptorul la USB-ul computerului, nu porni tunerul.
- Deschide utilitarul de actualizare, indică portul COM și fișierul imagine (64 MB, format .abs sau .bin).
- Conectează tunerul la rețea — utilitarul ar trebui să detecteze bootloaderul în 3-5 secunde.
- Pornește scrierea. Bara de progres se mișcă lent: 15 minute pe un adaptor CP2102, până la 45 de minute pe clone ieftine CH340, care în practică dau un debit mai mic chiar și la 115200 baud declarați.
- După 100% nu întrerupe alimentarea încă 60 de secunde — tunerul va reporni singur.
Ce faci la erori în timpul actualizării?
| Simptom | Cauză | Soluție |
|---|---|---|
| Utilitarul nu vede dispozitivul | TX/RX confundate sau contact slab | Schimbă TX și RX între ele, verifică lipitura |
| Eroare la 30-40% | Întrerupere de alimentare sau cablu USB al adaptorului slab | Folosește un port USB 2.0 de pe panoul din spate al PC-ului, alimentare stabilizată pentru tuner |
| Actualizarea s-a încheiat, tunerul nu pornește | Imagine de firmware nepotrivită | Descarcă imaginea exact pentru S3 Mini de pe site-ul oficial Openbox |
| Adaptorul este detectat, dar nu există răspuns | Viteza nu este 115200 sau COM greșit | Verifică setările portului în utilitar |
Cum verifici rezultatul după reanimare?
După prima pornire, tunerul va afișa expertul de configurare inițială. Intră în Meniu — Informații despre sistem și verifică versiunea firmware cu cea pe care ai încărcat-o. Conectează cablul de antenă și pornește căutarea automată a canalelor. În cazul nostru, pe un stand cu S3 Mini, tunerul a găsit transponderele încă de la prima trecere și a decodat sigur semnalul — reanimarea poate fi considerată încheiată.
FAQ
- Se poate restaura Openbox S3 Mini fără computer?
- Nu. Cu un bootloader deteriorat este nevoie de un dispozitiv extern cu port COM sau adaptor USB-UART. Fără computer restaurarea este imposibilă.
- Care este diferența dintre UART și RS-232 pentru S3 Mini?
- UART — este un protocol, RS-232 — un standard al nivelurilor de tensiune (±12 V). Placa S3 Mini folosește UART la niveluri de 3,3 V. Conectarea unui RS-232 real fără un convertor de niveluri nu este permisă.
- Unde găsești firmware-ul original pentru Openbox S3 Mini?
- Pe site-ul oficial openbox.ua sau openbox.com.ua în secțiunea de suport. Imaginea are dimensiunea de 64 MB. Firmware-ul de la alte modele Openbox nu se potrivește.
- Cât durează actualizarea prin RS-232?
- De la 15 la 45 de minute. Adaptoarele pe CP2102 sunt mai rapide, clonele ieftine CH340 pot da o viteză reală mai mică chiar și la 115200 baud declarați.
- Procedura de actualizare va afecta garanția?
- Demontarea carcasei și lipirea la pad-urile UART anulează automat garanția. Dacă tunerul este încă în garanție — adresează-te unui centru de service.
